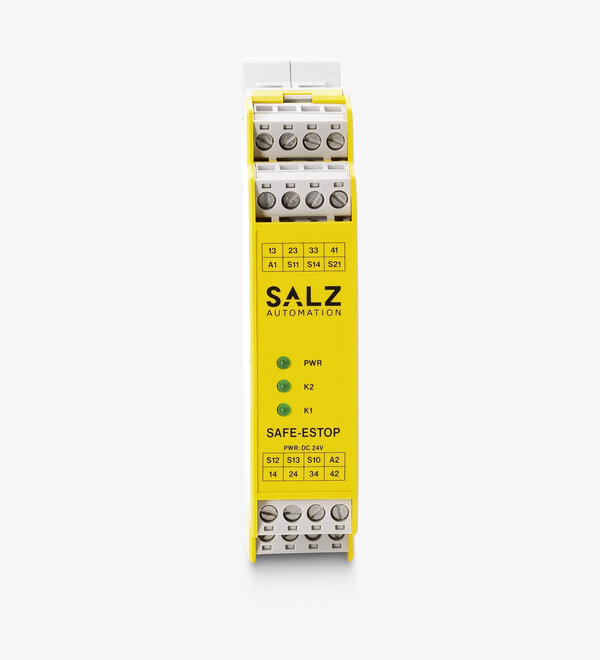

E-stop 安全继电器, 3 N/O, 1 N/C
SAFE-ESTOP
用于急停、安全门开关和安全光栅监控的安全继电器
德国设计
德国生产
功能
3 安全输出触点，1 辅助触点，单或双通道输入，自动和手动启动，安全等级最高可达SIL 3 / 类别 4, PL e, 24 V DC, 宽度: 22.5 mm
特点
- 3个N/O安全触点
- 1 N/C 辅助触点
- PL e，类别4（EN ISO 13849-1)
- SIL CL 3 (EN 62061 / IEC 61508)
有问题吗？
其他信息
SAFE-ESTOP是一款可用于急停、安全门开关和安全光栅监控的安全继电器，安全等级最高可达 SIL 3和 类别 4, PL e，符合EN 62061 / EN61508 以及ISO 13849标准，并有 TÜV 认证。单或双通道输入，带或不带交叉回路检测，自动和手动启动，3 安全输出触点，额定输入电压：最大24VDC， 开关容量 250VAC / 6A， 可插拔式螺钉接线端子
标准和法规
返回顶部
| 符合标准 |
EN 60204-1; EN ISO 13849-1; IEC 62061; IEC 61508 Parts 1-2 and 4-7 |
| 额定冲击耐受电压 (控制电压/ 触点) |
2 kV |
| 介电强度 |
4 kV |
| 额定绝缘电压 |
250 V |
| 污染等级 |
2 |
| 过电压类别 |
3 |
输入数据
返回顶部
| 额定工作电压 |
24 V DC |
| 输入电压范围 DC |
21.6 ... 26.4 V |
| 最大功耗 |
2.6 W |
| 浪涌电流 |
5 A (approx. 250 µs) |
| 恢复时间 |
< 500 ms |
输出数据
返回顶部
| 安全触点 (瞬时) |
3 NO |
| 辅助触点 (瞬时) |
1 NC |
| 最大开关电压 |
250 V AC |
| 触点容量 AC (阻性负载) |
8 A (250 V, 2000 VA) |
| 触点容量 230 V AC-15 |
3 A |
| 触点容量 DC (阻性负载) |
8 A (30 V, 240 W) |
| 触点容量 24 V DC-13 |
3 A |
| 热电流 |
Max. 5 A per contact (see total current limit curve) |
| 最小接触负载 |
5 V, 10 mA |
| 外部保险丝 |
10 A gG (NO); 6 A gG (NC) |
| 最大接通延迟 |
< 50 ms |
| 最大关断延迟 |
< 20 ms |
| 通过A1的最大关断延迟 |
< 40 ms |
| 继电器触点材料 |
AgSnO2 |
| 继电器机械寿命 (次) |
10⁷ |
机械数据
返回顶部
| 线宽 |
0.14 ... 2.5 mm² |
| 紧固力矩 (最小值/最大值) |
0.5 Nm / 0.6 Nm |
| 重量 |
160 g |
| 符合 EN 60715的DIN安装导轨 |
TH35 |
环境条件
返回顶部
| 防护等级 |
IP20 |
| 环境温度 (运行) |
-15 °C ... +55 °C |
| 环境温度 (存储/运输) |
-15 °C ... +85 °C |
| 工作海拔高度 |
< 2000 m |
尺寸
返回顶部
| 宽度（毫米） |
22.5 mm |
| 高度（毫米） |
99 mm |
| 深度（毫米） |
114 mm |
商业数据
返回顶部
| 关税税号 |
8536411090 |
| GTIN |
4262552160106 |
3个N/O安全触点
三个冗余的继电器触点在发生单一故障时不会导致安全的丧失
1 N/C 辅助触点
辅助触点可用于向PLC系统发出安全模块的状态信号。
PL e，类别4（EN ISO 13849-1)
通过TÜV认证，达到PL e/4类标准
SIL CL 3 (EN 62061 / IEC 61508)
通过TÜV认证，达到SIL 3
自动启动
自动重新启动应用程序
手动启动
手动启动电路，重新启动应用程序
急停开关监控
监测一个或两个通道的紧急停止按钮
安全门监控
可以监控带有一个或两个N/C触点的安全门开关
非接触式开关监控
可以监测带有PNP或OSSD输出的非接触式安全开关
光幕监控
可以监测具有安全OSSD输出的光幕
单通道输入
有可能为单通道应用布线
双通道输入
冗余输入以创建高达Cat.4电路的应用
反馈环路
接触器的外部N/C触点可以在反馈回路中被监控
周期性测试
输出触点、内部逻辑和输入电路在任何开关周期都要进行测试
交叉电路检测
安全模块检测输入电路中的交叉电路和接地故障
外壳带有可插拔式接线端子

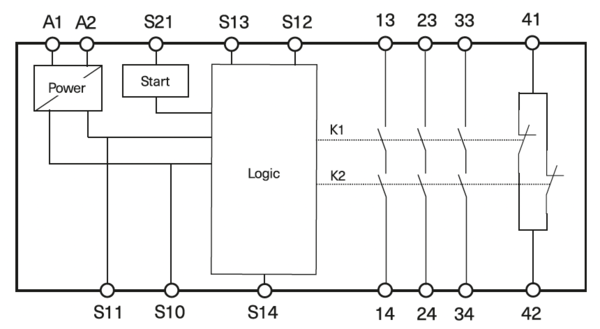

SAFE-ESTOP 接线图
单通道急停，带接地故障监控 (类别1, 安全等级高达 PL c / SIL 1)
双通道急停，带接地故障监控 (类别 3, 安全等级 PL d / SIL 2) 注意：对于符合 EN 81-20 的应用，需要对 S12 和 S14 之间的短路进行故障排除
双通道急停，带短路和接地故障监控 (类别4, PL e / SIL 3)
双通道急停，带自身带有短路监控PNP输出 / OSSD 输出 (类别4, PL e / SIL 3)
链接至安全PLC (类别4，PL e / SIL 3) (安全PLC输出满足安全等级要求，可排除PLC输出与SAFE-ESTOP短路)
符合 EN ISO 13849-1 的安全特性
| 每个触点的负载 AC 15 / DC 13 |
≤ 1A |
≤ 2A |
≤ 3A |
| 使用时间 T₁₀d [年] |
20 |
20 |
20 |
| 类别 |
4 |
4 |
4 |
| 性能等级 PL |
e |
e |
e |
| PFHd [1/h] a |
1.2 x 10⁻⁸ |
1.2 x 10⁻⁸ |
1.2 x 10⁻⁸ |
| nop [每年次数] AC 15 / DC 13 |
≤ 55,000 / ≤ 350,000 |
≤ 42,500 / ≤ 100,000 |
≤ 42,500 / ≤ 15,000 |
Safety Characteristics according to EN 62061 / EN 61508 - High Demand
| Load per contact AC 15 / DC 13 |
≤ 1A |
≤ 2A |
≤ 3A |
| Use duration T₁₀d [years] |
20 |
20 |
20 |
| Proof-Test-Interval [years] |
20 |
20 |
20 |
| SIL (CL) |
3 |
3 |
3 |
| PFH [1/h] |
1.2 x 10⁻¹⁰ |
1.2 x 10⁻¹⁰ |
1.2 x 10⁻¹⁰ |
| nop [Cycles per year] AC 15 / DC 13 |
≤ 55,000 / ≤ 350,000 |
≤ 42,500 / ≤ 100,000 |
≤ 42,500 / ≤ 15,000 |
