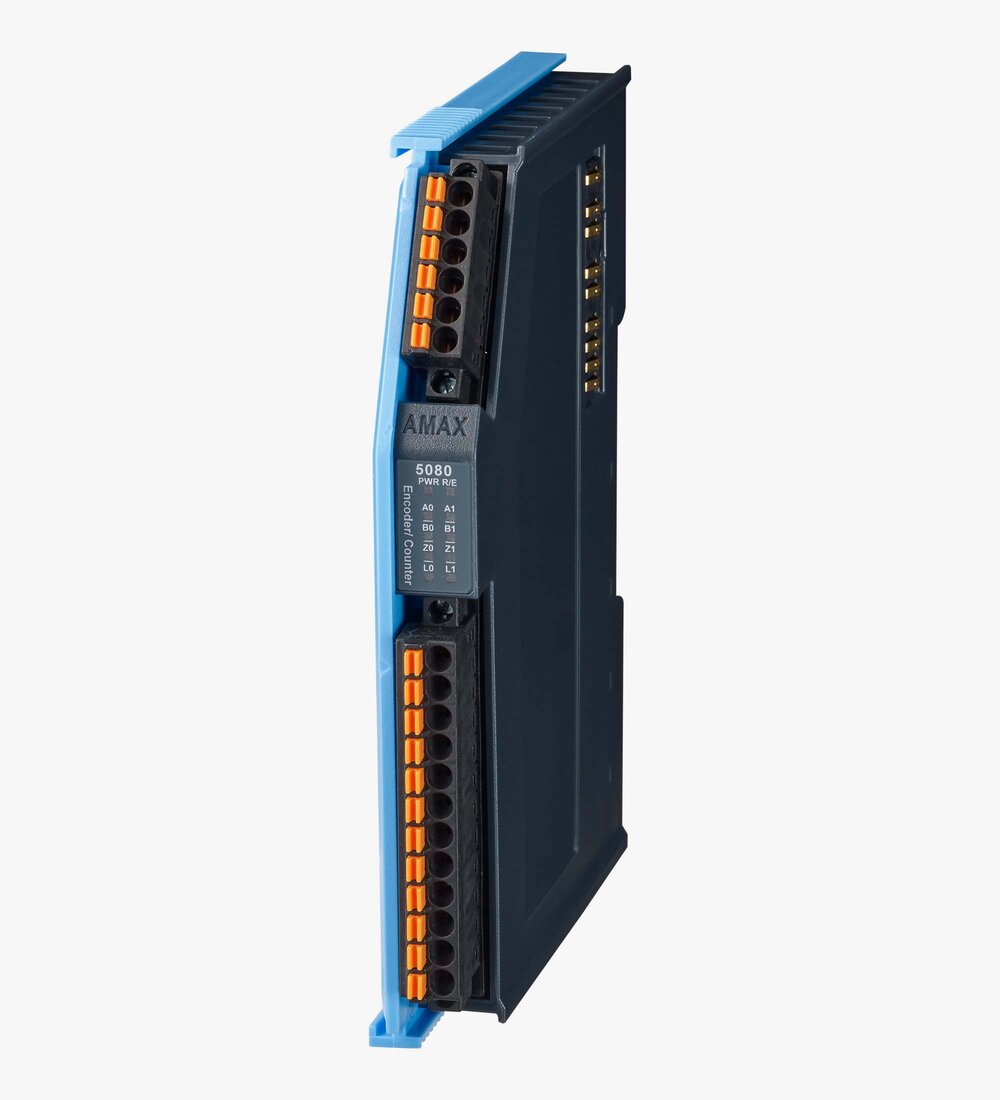

2-Kanal-HTL-Inkremental-Encoder/Zähler-Schnittstellen I/O-Modul
IP20 IO AMAX DI2-HTL
2-Kanal-HTL-Inkremental-Encoder/Zähler-Schnittstelle I/O-Modul, 24VDC, Encounter x4, Pulse/Dir, 32-Bit
Funktion
2-Kanal-Eingang, 32-Bit-Zählbereich, 100 Mbit/s EtherCAT, Zählermodus: Encounter x4 und Pulse/Dir, abnehmbare Push-In-Klemmen
FRAGEN?
Bestellnummer:
SA-AMAX-5080-A
Information zum Produkt
Das AMAX-5080 ist ein 32-Bit-2-Kanal-Zähler/Encoder-Modul, das den Encoder-Modus und den bidirektionalen Modus unterstützt. Es unterstützt eine Eingangsfrequenz von bis zu 1 MHz. Das Modul bietet eine optische Isolierung von 2000 VDC. Wenn Hochspannung oder Strom die Kanäle beschädigen, wird das gesamte System (andere Module oder Steuereinheit) nicht beschädigt.
Schnittstellen
nach oben
LED Signalisierung
PWR, RUN / ERROR, A+, A-, B+, B-, Z+, Z-, L+, L-
Isolationseigenschaften
nach oben
Mechanische Daten
nach oben
Gewicht (typ.)
Approx. 80g
Leiterquerschnitt
0.09 ... 1.5 mm²
Anschluss
Pluggable 6 Pole + 12 Pole push-in terminal
Gehäuse
Polycarbonate
Abmessungen
nach oben
Breite (mm)
12 mm
Höhe (mm)
106 mm
Tiefe (mm)
95 mm
Zertifizierung
nach oben
Zertifizierung
FCC class A
Umgebungsbedingungen
nach oben
Umgebungstemperatur (start-up type tested))
-25 ... 60 °C (-14 ... 140 °F)
Umgebungstemperatur (Lagerung/Transport)
-40 ... 85 °C (-40 ... 185 °F)
Luftfeuftigkeit (Betrieb - nicht kondensierend)
5 .. 95% RH @ 40°C
Eingangsdaten
nach oben
Verlustleistung (max.)
2 W @ 24 VDC
Eingangskanäle
2-channel
Frequenzbereich
1 MHz input max.
Zählbereich
32-bits
Digitale Eingabe
nach oben
Logikstufe 0 Bewertung
0 … 5 VDC
Bewertung der Logikstufe 1
11 ... 30 V
Dimension drawing AMAX-50xx
Connection table AMAX-5080
Wiring diagram AMAX-5080
LED Indicator AMAX-5080
