Sichere Prozesskontrolle für die Wasseraufbereitung
Beschreibung des Anwendungsfalls
Moderne Wasseraufbereitungsanlagen erfordern eine präzise Prozesssteuerung in Echtzeit sowie eine sichere und unkomplizierte Systemwartung. Das Erreichen dieser Ziele mit einer einzigen, intuitiven Mensch-Maschine-Schnittstelle ist entscheidend für die Gewährleistung einer zuverlässigen Wasserqualität und betrieblichen Effizienz. In diesem Projekt wurden diese Herausforderungen durch die Implementierung einer einheitlichen, dezentralen Automatisierungs- und Überwachungslösung angegangen, die speziell auf den Wasseraufbereitungsbetrieb zugeschnitten ist.

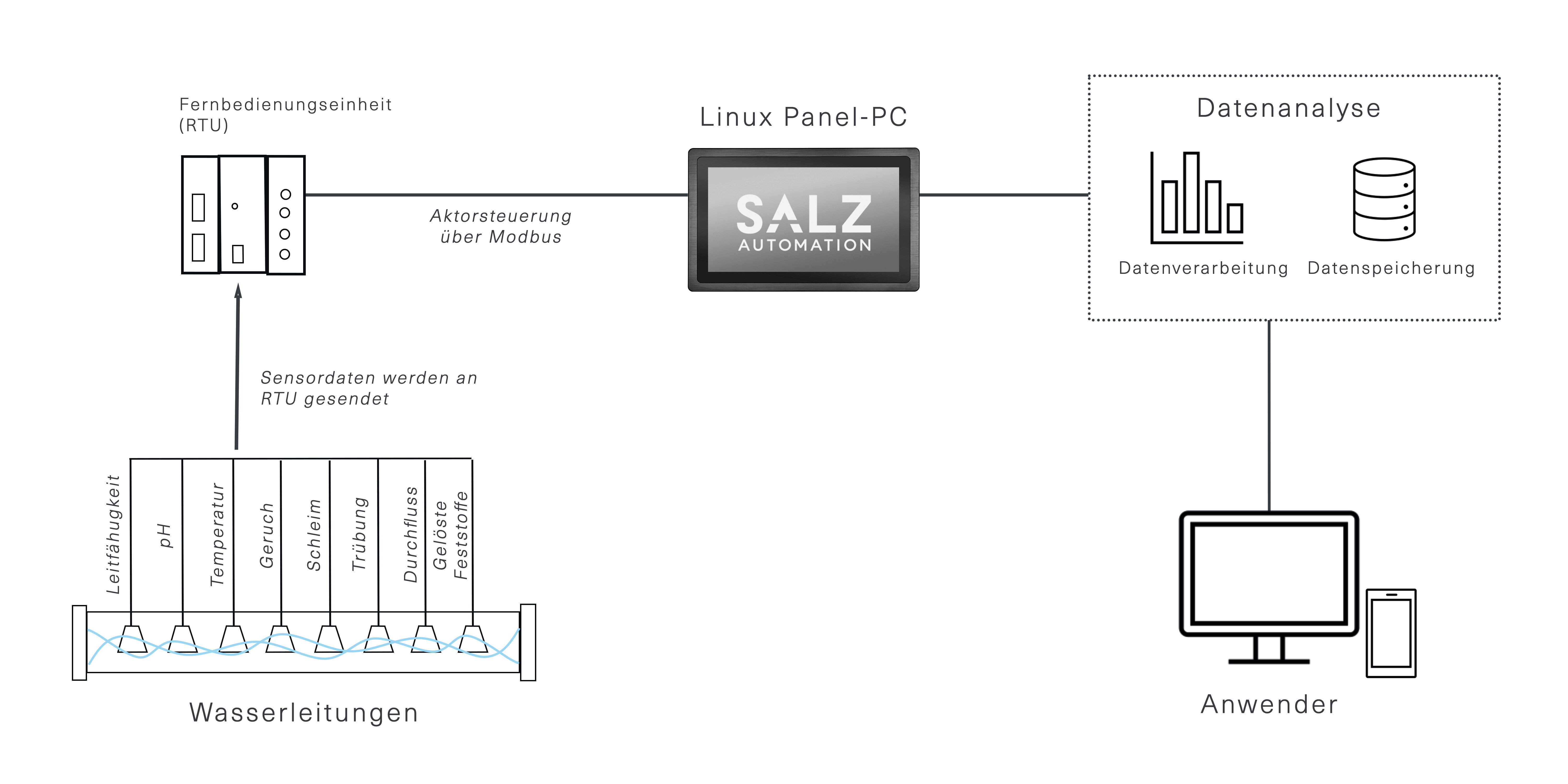

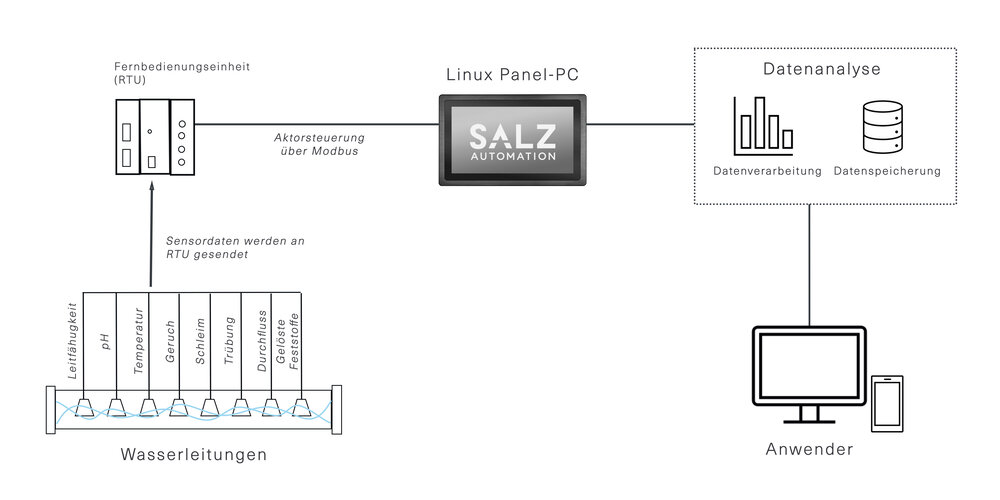

In dieser Anwendung wurde ein Linux-basierter Panel PC mit SCADA- und Microbrowser-Technologie verwendet, um Modbus-verbundene Fernbedienungseinheiten zu visualisieren und den gesamten Wasseraufbereitungsprozess zu verwalten. Der Panel PC von SALZ Automation ermöglicht einen rollenbasierte Zugriff zur Verwaltung der Daten.
Der Kunde entschied sich für SALZ Automation aufgrund unserer bewährten Erfahrung mit Embedded Linux Systemen, implementierter Sicherheits-Update-Mechanismen und skalierbarer SCADA-Integration, um ein robustes und zukunftssicheres Automatisierungssystem für die Wasseraufbereitung zu gewährleisten.
Leistungsanforderungen
Die Aufgabe bestand darin, eine stabile und geschützte Betriebsumgebung zu schaffen (Zugriffskontrolle), die für den sensiblen, industriellen Einsatz geeignet ist.
Anforderung
Gefordert war ein sicheres Linux-System, das Datenintegrität gewährleistet, unbefugten Zugriff verhindert und einen langfristig sicheren Betrieb unterstützt.
The task was to ensure consistent communication between the Panel PC and the Remote Terminal Units (RTU).
Anforderung
Gefordert war eine robuste und reaktionsschnelle Modbus-Schnittstelle, die einen kontinuierlichen Echtzeit-Datenaustausch ohne Unterbrechung ermöglicht.
Die Aufgabe bestand darin, langfristigen Support und Wartung ohne manuelle Eingriffe in das System zu ermöglichen.
Anforderung
Die Anforderung war ein integrierter und rollenbasierter Update-Mechanismus, der Remote-Updates über Debian-Paketverwaltung (APT) ermöglicht. Nur Benutzer mit einem höheren Zugriffslevel dürfen Updates durchführen.
Einzelne Schritte des Projekts
1. Anmeldung und Zugangskontrolle
- SCADA erkennt die Benutzerrolle und aktiviert die entsprechenden Funktionen.
2. Prozessvisualisierung und -steuerung
- Visualisierung über einen speziellen Browser von unserem Partner IniNet (Microbrowser) basierend auf der Wayland-Technologie.
- Echtzeitdaten aus dem Leitsystem - sicher dank Kioskbetrieb, da nur in dem speziellen Browser gearbeitet werden kann.
- Auch andere Appliaktionen, die Wayland unterstützen, könnten grundsätzlich eingebunden werden.
3. Systemkonfiguration über SCADA
- Touch-basierte Einstellungen für Anzeige und Systemdienste.
4. Updates und Fernwartung
- Dienstleister stellen Anwendungsapplikationen über das Internet bereit.
- Admins installieren alle Updates selbstständig.
5. Sicherheit und Überwachung
- Protokollierung aller Unregelmäßigkeiten.
- Integration in SCADA-Alarmliste.
Benutzerrollen für rollenbasierten Zugriff
| Bediener | Visualisiert Prozesse und bedient Systeme. |
| Administrator | Verwaltet Systemdienste, Aktualisierungen und Protokolle. |
| Dienstleister | Stellt SCADA-Aktualisierungen über SALZ-Debian-Repository bereit. |
Vorteile Dieser Lösung
- Alles in einer Schnittstelle: SCADA und Systemmanagement integriert.
- Kein SSH erforderlich: Wartung direkt über Touch SCADA.
- Sicheres Update-Konzept: APT und Rollenkontrolle.
- Flexibles Display: Optimiert für verschiedene Formfaktoren und Orientierungen (Hoch- und Querformat, Auflösung etc.).
- Zukunftssicher: Debian-basiert, stabil und erweiterbar.
Ergebnis
Ein voll integrierter SCADA-Panel-PC, der mehr kann als nur Prozesse zu visualisieren - er definiert Wartung neu, reduziert Ausfallzeiten und gewährleistet maximale Benutzerfreundlichkeit.
SALZ Automation entwickelte ein maßgeschneidertes System auf Basis von Debian 13:
Hardware: Linux Panel-PC mit flexibler Displayausrichtung (Portrait/Landscape) und automatischer Skalierung.
SCADA: SpiderControl von IniNet läuft im sicheren Kiosk-Modus.
Frontend: Touch-optimierter Microbrowser basierend auf Wayland.
System Management: Rollenbasierter einfache Update-Mechanismus für kontrollierte Systemwartung.
