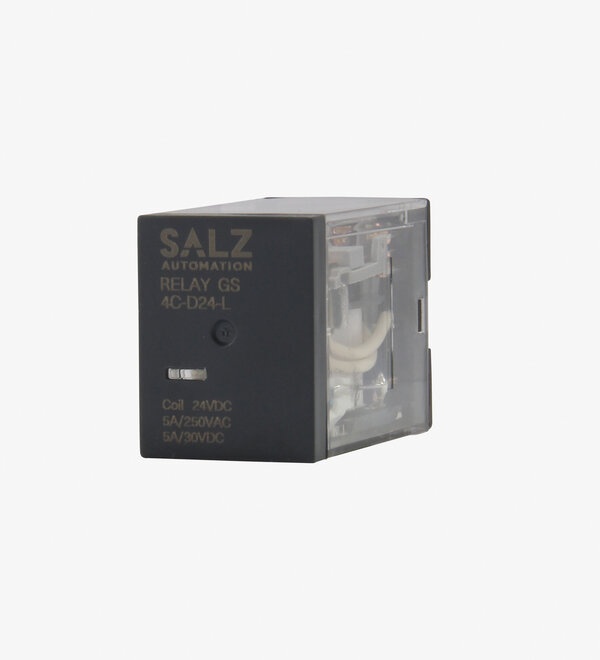

GS 系列继电器 4 个转换触点 12/24/48/110/220V DC
RELAY GS 4 DC
带 4 个转换触点和插拔式技术的工业继电器。
功能
4 组转换触点，DC 12/24/48/110/220V 型号，5A 触点负载，LED，插拔式，21mm 宽，符合 CE 和 RoHS 标准
特点
- SALZ Automation 是德国品牌
- 超薄继电器设计
- 5 A 开关容量
- LED指示灯
有问题吗？
其他信息

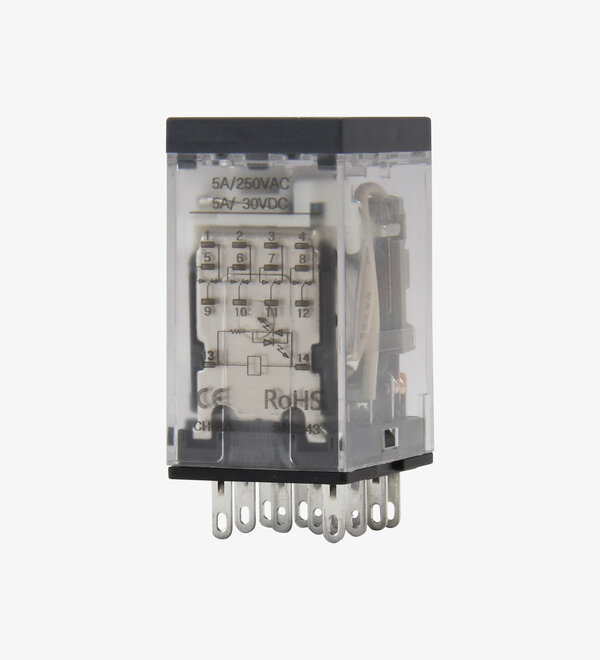

RELAY GS 4 DC 具有 4 组转换触点，使其可用于控制多个电路。这些型号提供各种电压，控制电压为 12/24/48/110/220V DC，可处理 5A 的触点负载。集成的 LED 提供有关继电器状态的视觉反馈。该继电器与 SOCKET GS 兼容，简化了接线过程，宽度为 21 mm，适用于各种安装应用。此外，它还符合 CE 和 RoHS 标准，从而确保设计和制造的安全和环境兼容性。
触点特性
返回顶部
| 触点形式 |
4 sets of contacts |
| 最大切换容量 |
1250VA/150W |
| 额定电阻负载 |
5A - 30VDC |
触点参数
返回顶部
| 触头材料 |
Silver alloy / gold plated contacts |
| 接触电阻 |
≤100mΩ (1A 6VDC) |
| 电气寿命（操作次数） |
2 x 10^5 cycles (room temperature 23ºC, 2s on 1s off, resistive) / 1 x 10^5 cycles (high temperature 55ºC, 1s on 1s off, resistive) |
| 机械寿命（操作次数） |
1x 10^7 cycles |
环境条件
返回顶部
| 工作湿度 (非冷凝) |
30% ~ 85% RH |
| 抗冲击 |
Stable operation 98m/s2 / Damage limit 980m/s2 |
| 抗振动 |
10Hz ~ 55Hz, 1mm dual amplitude |
| 环境温度 (运行) |
-40 ºC ~ 70 ºC |

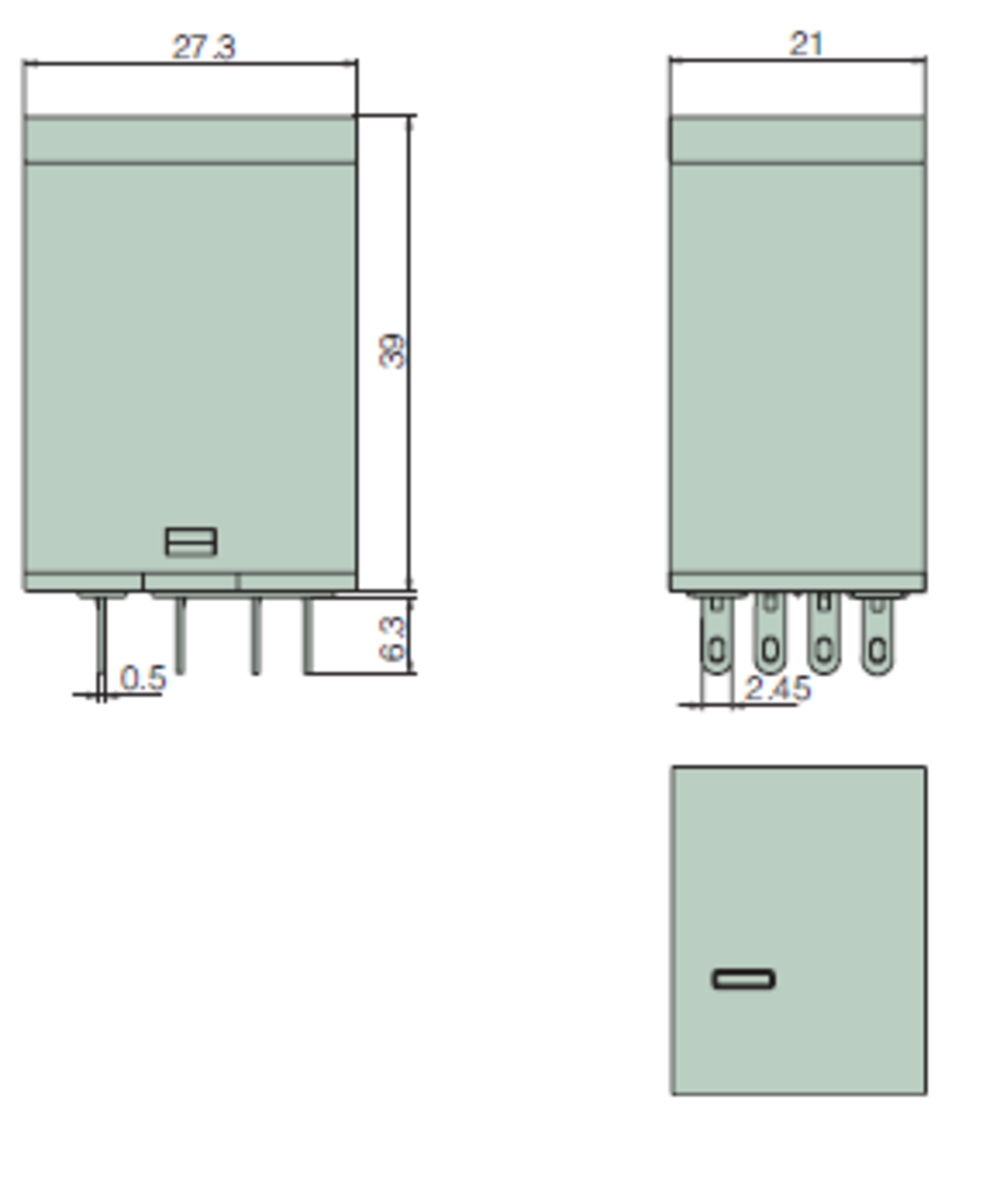

尺寸
返回顶部
| 宽度（毫米） |
21 |
| 高度（毫米） |
27.3 |
| 深度（毫米） |
39 |
特性
返回顶部
| 动作时间（额定电压） |
20ms max. |
| 释放时间（额定电压） |
20ms max. |
| 绝缘电阻 |
1000MΩ ( 500VDC) |
| 介质耐压（触点与线圈间） |
1500VAC 1min. |
| 介质耐压（同极触点间） |
1000VAC 1min. |
| 介质耐压（异极触点组间） |
1000VAC 1min. |
介面
返回顶部
| LED 指示灯 |
Yes |
| 测试按钮 |
No |
| 机械指示窗 |
No |
线圈参数
返回顶部
| 23 ºC 时的最大连续电压 |
110% Rated Voltage |
| 23 ºC 时的动作电压 |
75% Rated voltage guaranteed making |
| 23 ºC 时的释放电压 |
10% Rated voltage guaranteed breaking |
| 额定功率 |
App. 0.9W |
SALZ Automation 是德国品牌
超薄继电器设计
继电器的设计几乎不占用机柜空间。
5 A 开关容量
5 A 开关容量
LED指示灯
继电器配有 LED 指示灯，显示继电器的接通状态。
高绝缘能力
输入和输出之间具有 5 kV 浪涌电压的高绝缘能力。
