单相DIN导轨式开关电源 12V DC / 10A - Eco 系列
POWER 1AC 12-10 ECO
超薄尺寸，基本功能型 DIN 导轨式开关电源
功能
初级开关/稳压电源装置，输入：单相 100 ... 240 伏交流（±10%）/ 140 ... 340 伏直流（±10%），输出：12 伏直流/10 安，120 瓦，功率提升：150%，持续 5 秒。
特点
- 内置浪涌电流限制
- 带电位器的可调输出电压
- 并联操作
- 超薄尺寸
有问题吗？
其他信息

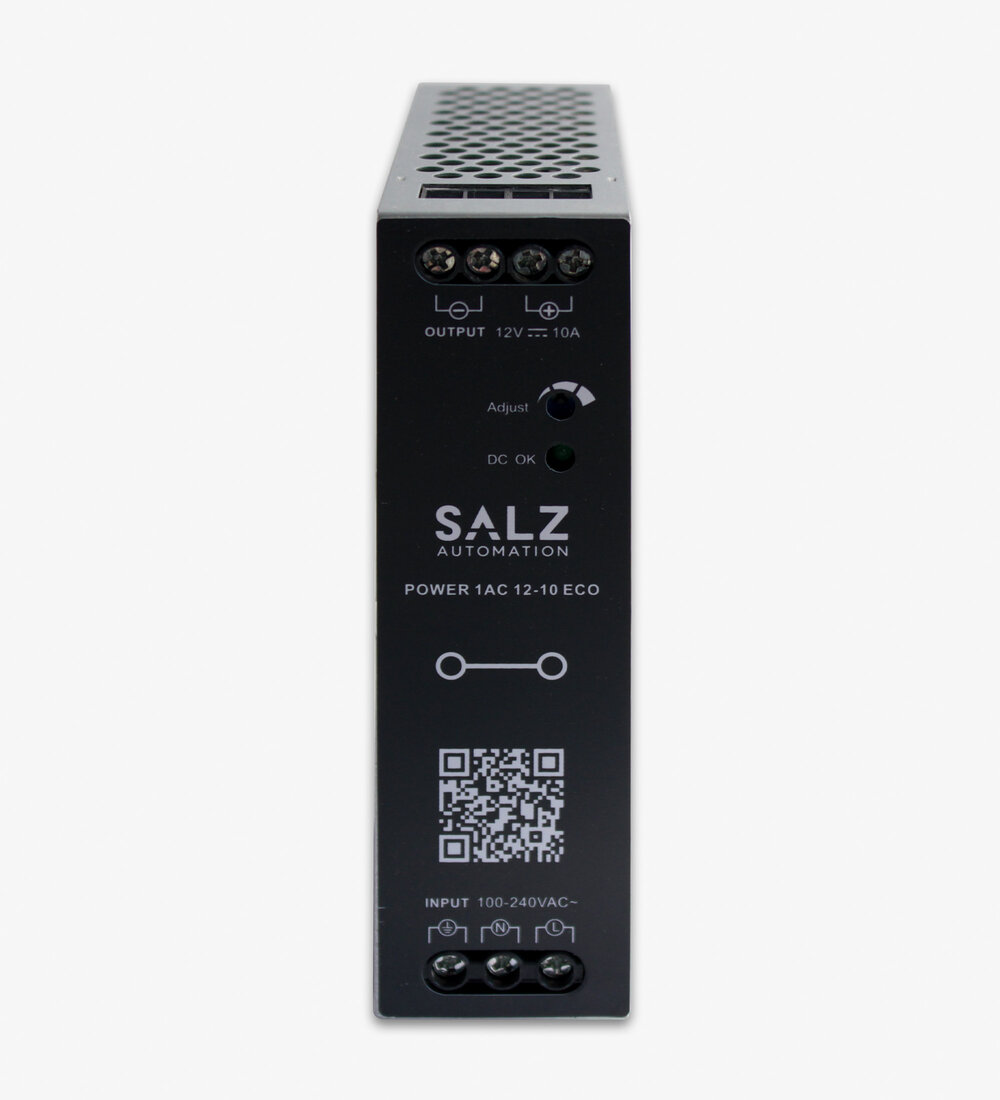

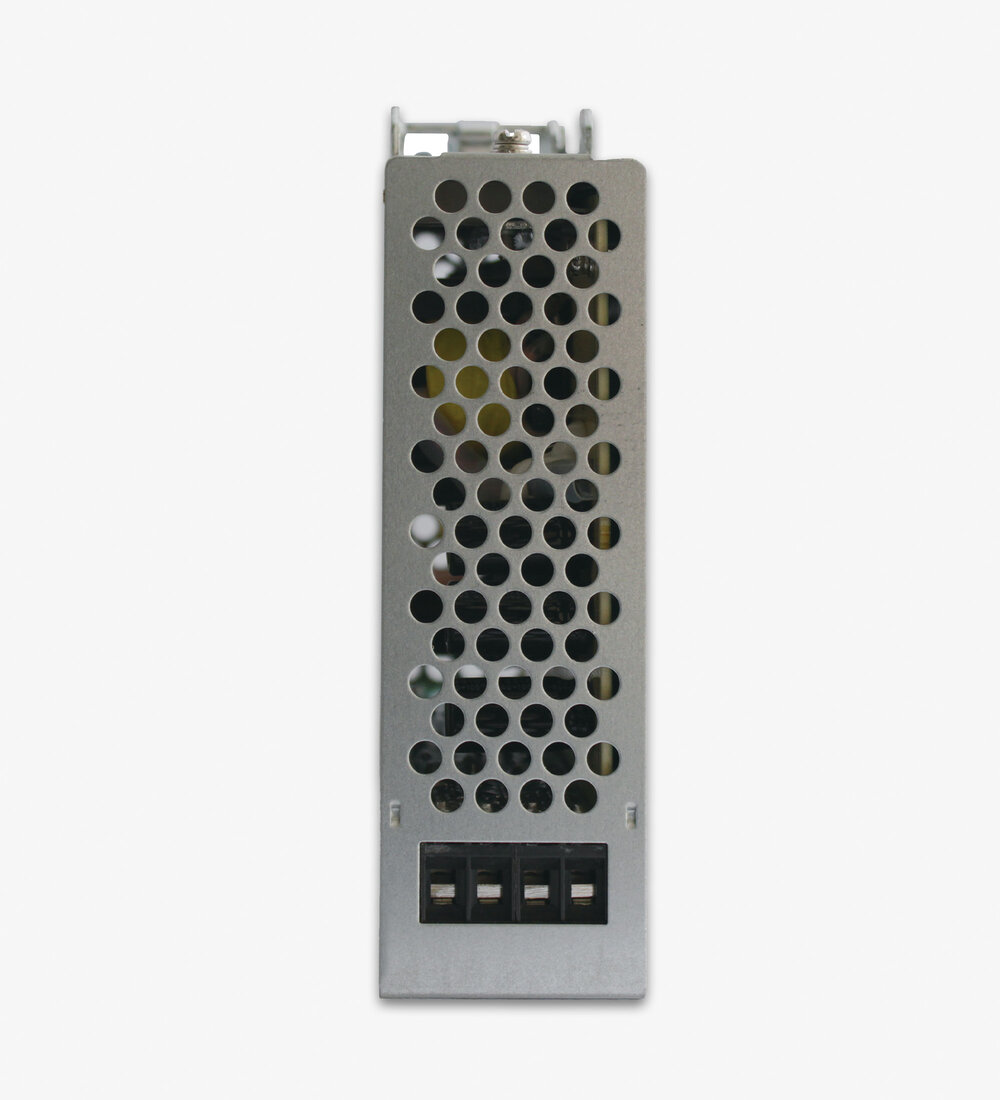

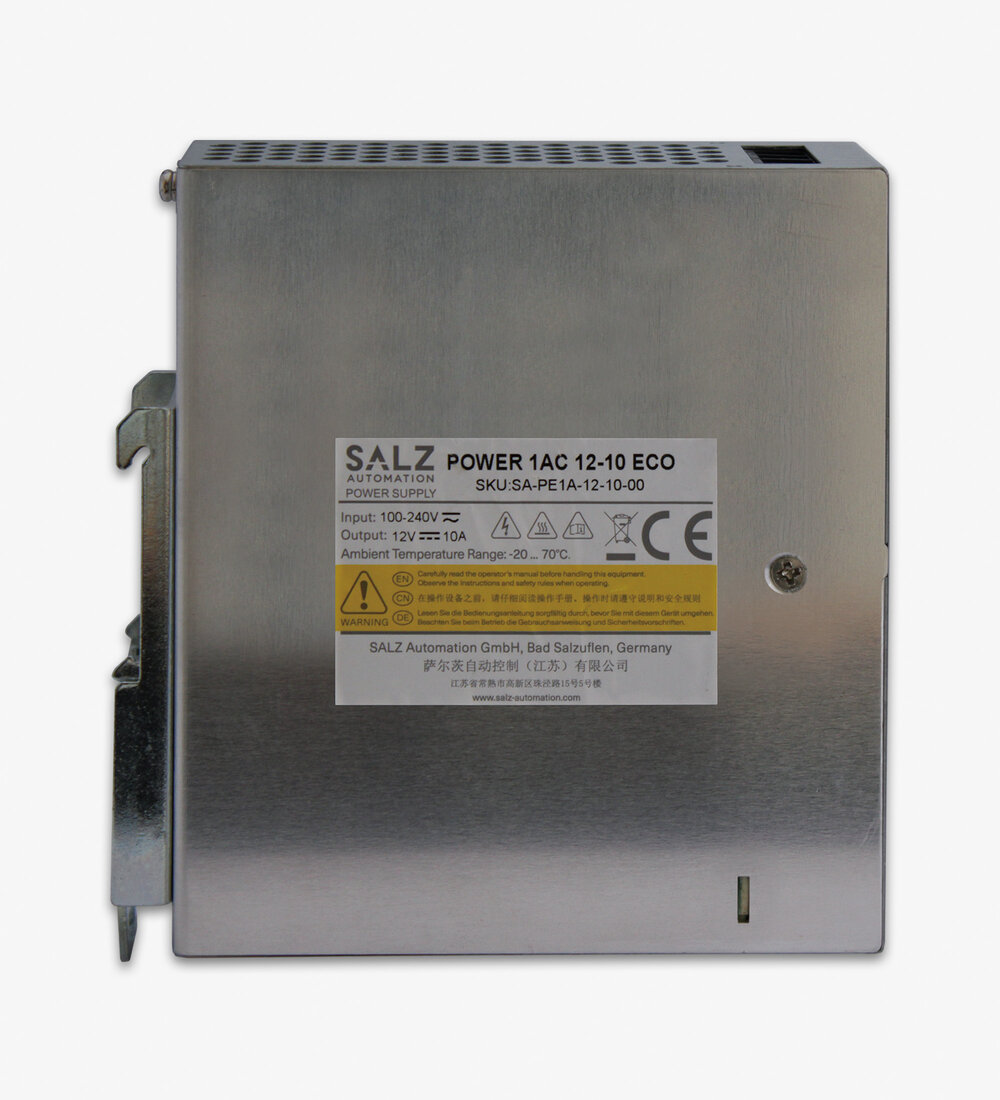

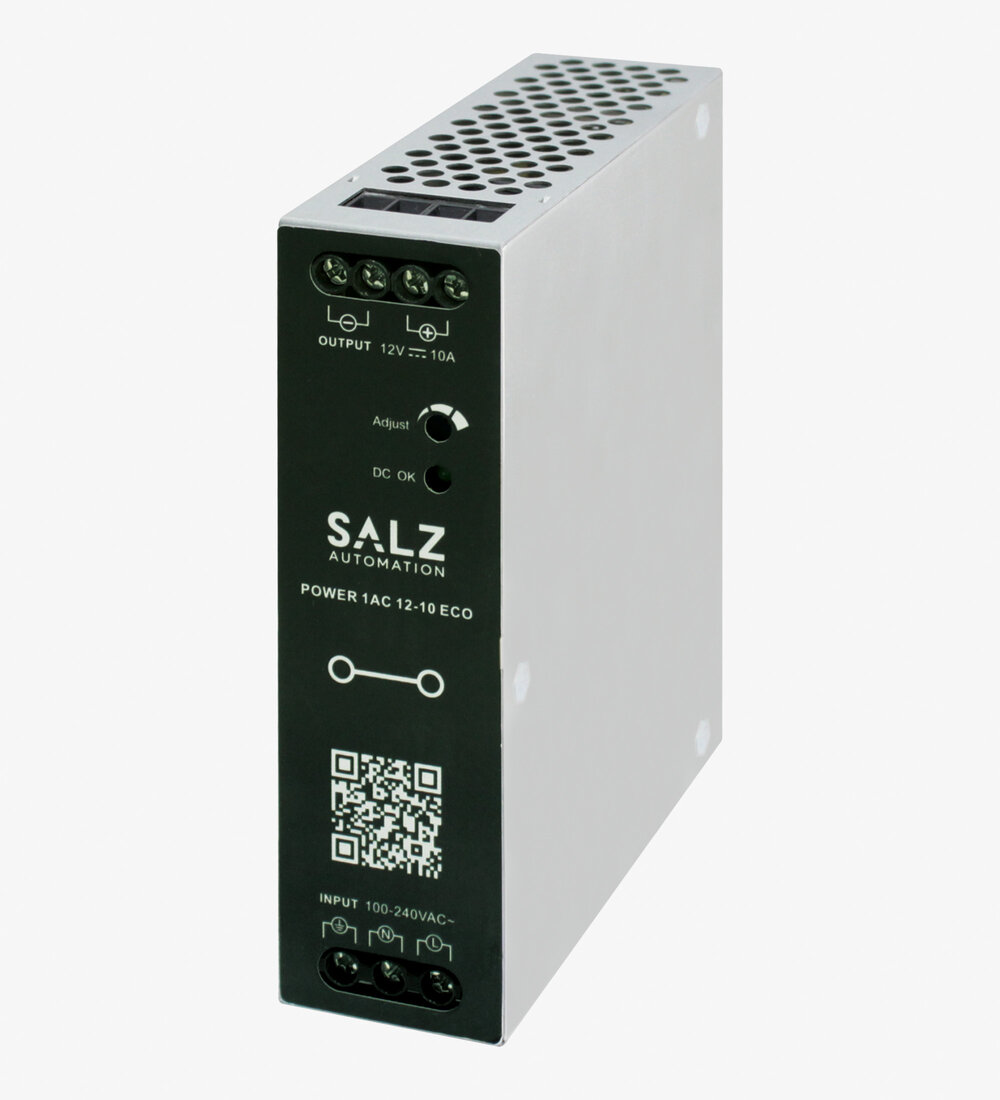

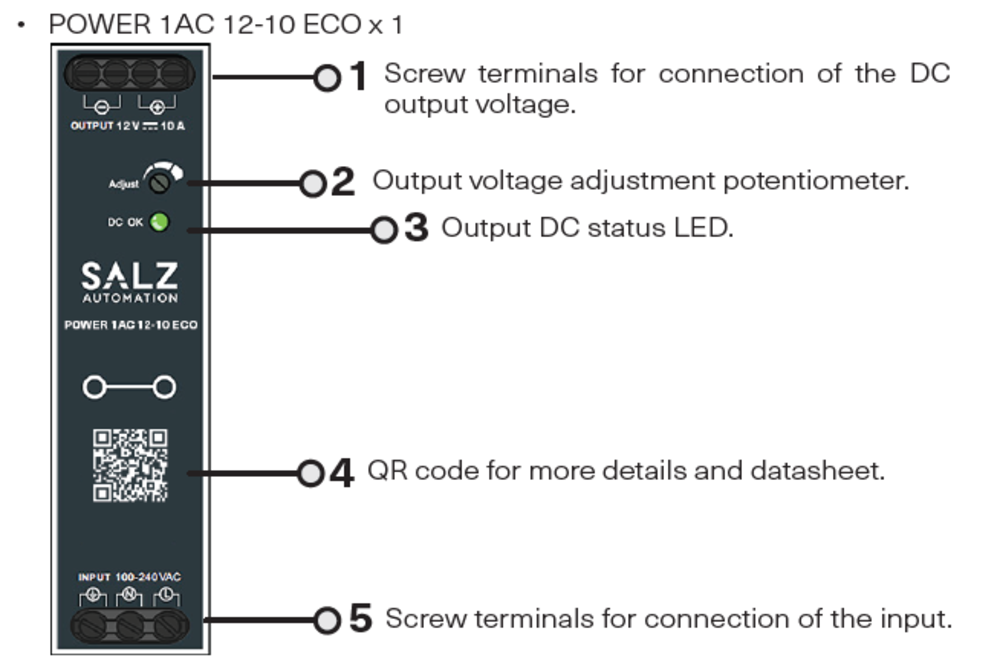

POWER 1AC 12-10 ECO 是 SALZ Automation ECO 系列中的一款开关电源，非常适合工业、商业和住宅建筑中的大多数应用。该产品可用于简单机械和要求极其紧凑的应用。POWER 1AC 12-10 ECO 以其紧凑的设计脱颖而出。这款单相电源的额定功率为 120 W，输入电压为 100 ... 240 V AC (±10%)/ 140 ... 340V DC (±10%)，输出电压为 12 V DC/10A。输入位于设备底部，输出位于顶部。电源的输出可通过产品前部的电位器进行调节。该产品在最初的 5 秒钟内具有 150% 的功率提升，并集成了过载、短路、过压和欠压保护功能。金属外壳通过卡扣安装在 DIN 导轨上。通过设备上的二维码，可以轻松获取其他文档。由于现有产品标准和认证众多，该产品适用于国际市场。
输入数据
返回顶部
| 输入电压范围 AC |
100 ... 240V AC (±10%) |
| 输入电流 |
1.3 A (230 V AC), 2.25 A (115 V AC) |
| 频率 |
47 ... 63 Hz |
| 效率 |
85 % |
| 功率因子 (cos φ) |
NA |
| 浪涌电流 |
35 A (230 V AC), 20 A (115 V AC) |
| 输入电压范围 DC |
140 ... 340V DC (±10%) |
输出数据
返回顶部
| 额定输出电压 |
12 V DC |
| 输出电压范围 |
10.8 ... 13.8 V DC |
| 输出电流 |
10 A |
| 线性调整 |
±0.5% |
| 负载调整 |
±1% |
| 纹波 |
120mVp-p |
| 纹波与噪声 |
120mVp-p |
| Leistung |
120W |
| 功率提升 |
150% for 5 sec. |
保护电路
返回顶部
| 过流保护 |
Works over 105 ... 160% of rated current and recovers automatically |
| 过压保护 |
14 ... 17 V |
| DC OK 信号 |
LED (Green) |
| Übertemperaturschutz |
Shut Down, Auto Recovery |
隔离
返回顶部
| 绝缘电压 输入端-输出端 (在室温下) |
AC 3,000 V 1 minute, Cutoff current = 10 mA, DC 500 V 50 MΩ min |
| 绝缘电压 输入端-接地端 (在室温下) |
AC 2,000 V 1 minute, Cutoff current = 10 mA, DC 500 V 50 MΩ min |
| 绝缘电压 输出端-接地端 (在室温下) |
AC 500 V 1 minute, Cutoff current = 100 mA, DC 500 V 50 MΩ min |
| 绝缘电压 输出端-RC, DC OK (在室温下) |
AC 500 V 1 minute, Cutoff current = 100 mA, DC 500 V 50 MΩ min |
环境条件
返回顶部
| 环境温度 (运行) |

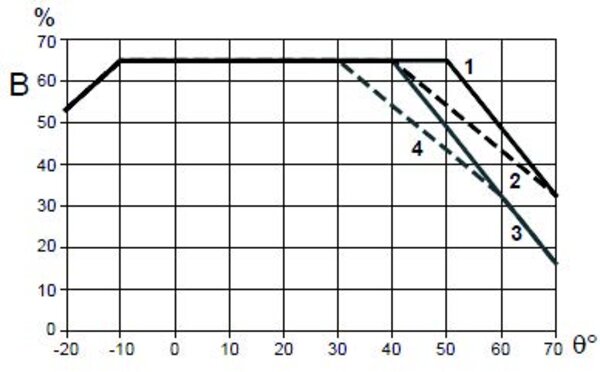

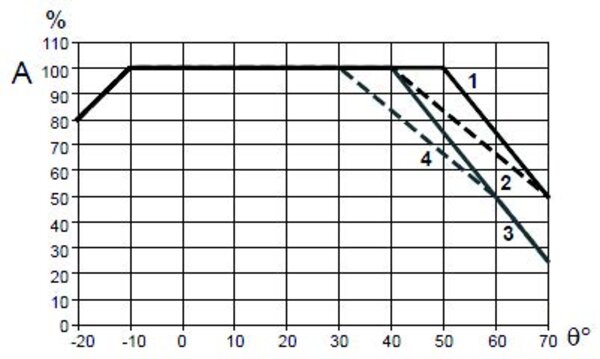

Operating -20°C ... 70°C, > 50°C de-rating, 50% at 70°C |
| 环境温度 (启动型测试) |
-40 °C |
| 环境温度 (存储/运输) |
-40°C ... +85°C |
| 工作湿度 (非冷凝) |
20 ... 95 % RH |
| 存储湿度 (非冷凝) |
10 ... 95 % RH |
| 抗振动 |
10 ... 55 Hz, 19.6 m/s² (2G), 3 minutes period, 60 minutes along Z axis (Non operating, mounted on DIN Rail) |
| 抗冲击 |
147m/s2, 11ms, test in operating mode. Testing ntmber of shock: 3 shocks per direction, ±x,y,z in totally it is 18 shocks.(IEC 60068-2-27) |
| 防护等级 |
IP20 |
| 工作海拔高度 |
up to 5000 meters, (derating form 2000 to 5000 meters)，3.5℃/per kilometer without fan |
机械数据
返回顶部
| 紧固力矩 (最小值/最大值) |
max. 1 Nm |
| 外壳 |
Metal |
| 符合 EN 60715的DIN安装导轨 |
TH35 |
| 重量 |
400 g |
| 冷却方式 |
Convection |
终身
返回顶部
| 25°C时的MTBF (Telcordia) |
2,636,800 h (100 % Load) |
| 25°C时的MTBF (MIL-HTBK-217F) |
453,300 h (100 % Load) |
尺寸
返回顶部
| 宽度（毫米） |
40 mm |
| 深度（毫米） |
113.5 mm |
| 高度（毫米） |
125.2 mm |
商业数据
返回顶部
| 关税税号 |
85044095 |
| GTIN |
4262552160335 |
特性
返回顶部
| 漏电流 |
<1 mA / 240 V AC |
| Max. Anstiegszeit |
100 ms (230 V AC), 100 ms (115 V AC) |
| Anlauf mit kapazitiven Lasten |
2200 μf (75/120 W), 5000 μf (240/480 W) , 8000 uF (960 W) |
内置浪涌电流限制
浪涌电流限制电路采用热敏电阻 (POWER 1AC 24-5)、晶闸管技术 (POWER 1AC 24-10) 或有源功率继电器电路 (POWER 1AC 24-20 / 48-10)。
带电位器的可调输出电压
顺时针转动内置电位器增加输出电压， 逆时针转动电位器则降低输出电压。
功率提升 150
5 秒钟 150% 的功率提升意味着电源可以在短时间内，特别是在 5 秒钟内，暂时提供其额定输出功率的 150%。当连接的负载偶尔需要比正常工作条件更高的功率时，该功能就非常有用。
并联操作
您可以在并联操作模式下使用电源以提高可用性，请在此应用中使用我们的功率二极管模块。
超薄尺寸
超薄尺寸，可以节省柜内空间
高性价比
性价比好，使用寿命长
DC OK LED
如果输出电压降低，DC OK LED 将关闭。 在“正常”输出电压条件下，LED 亮起。
