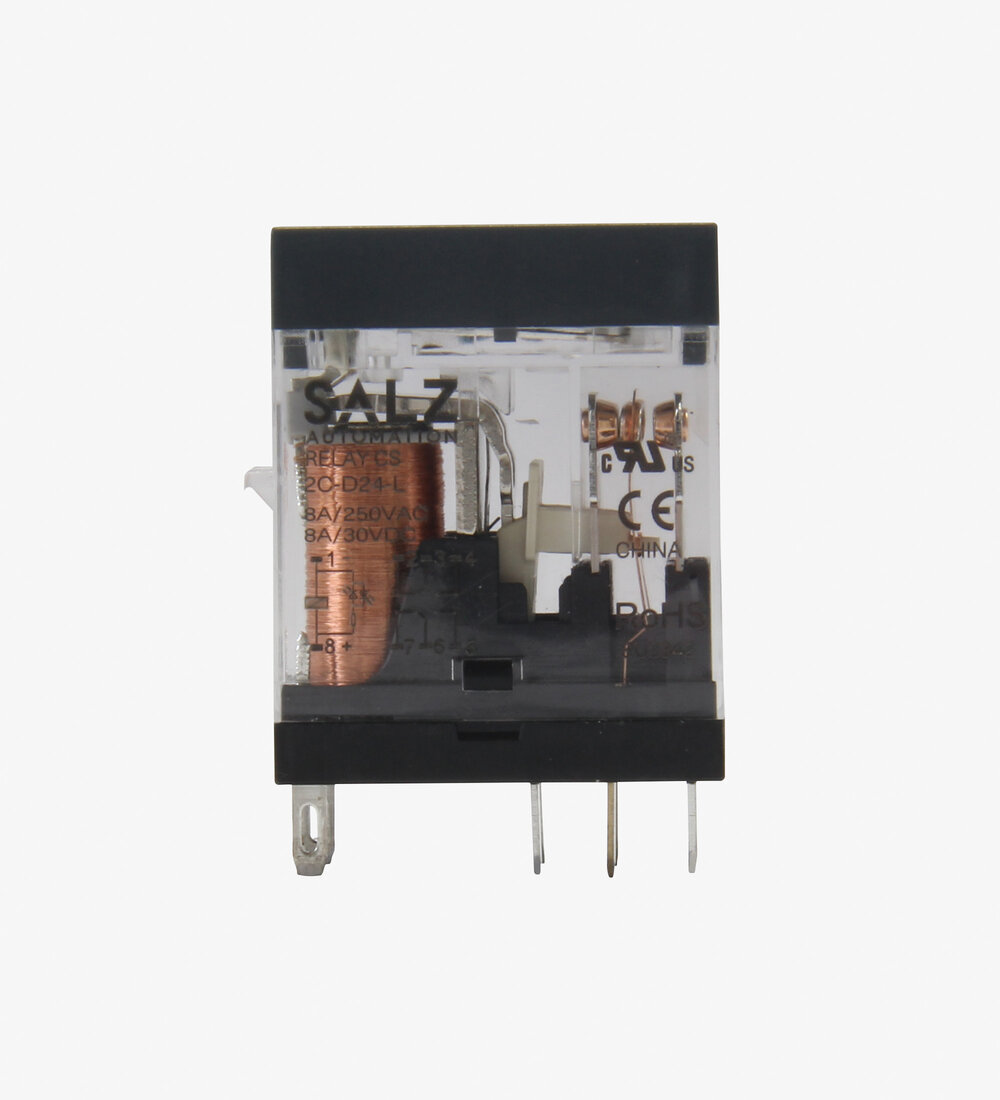

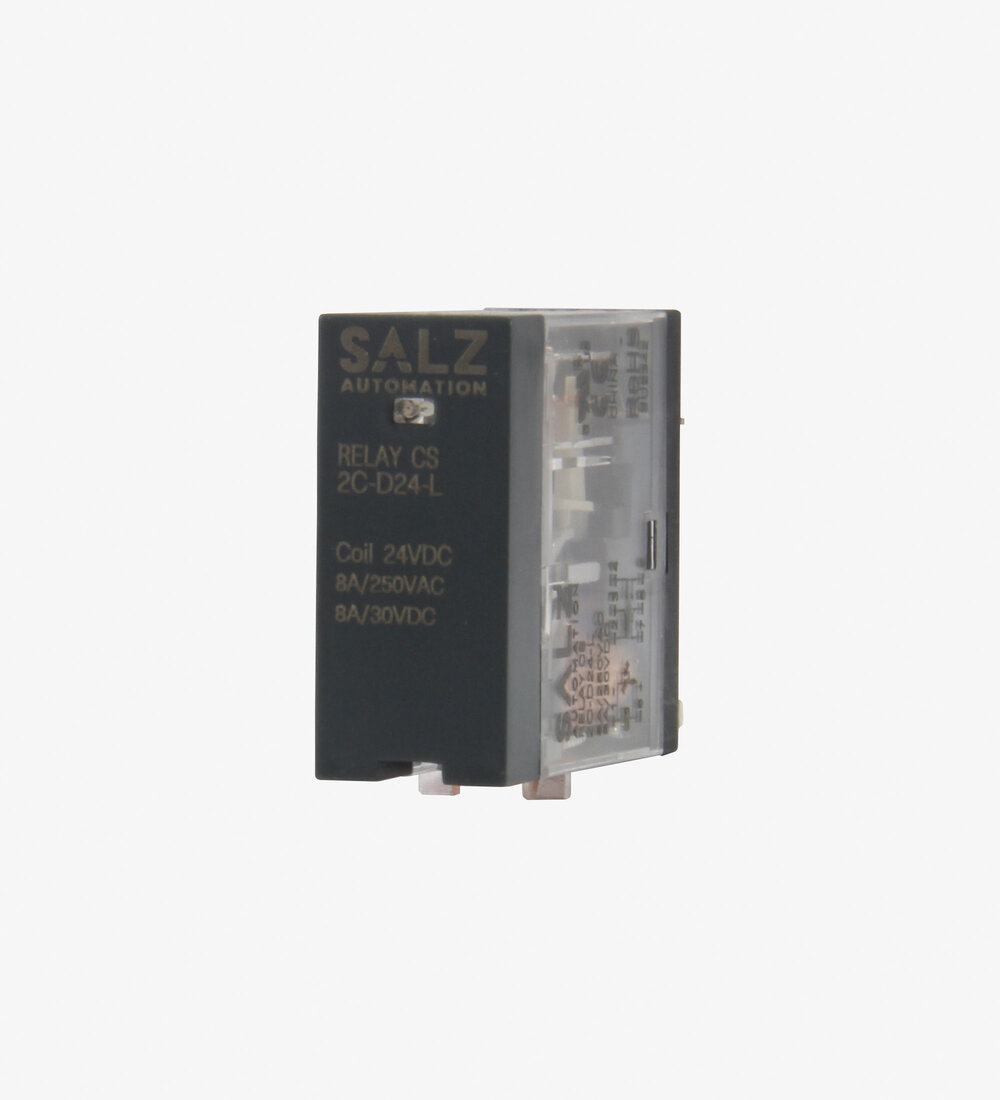

CS 系列继电器 2 转换触点 12/24/48/110 V DC
RELAY CS 2 DC
带 2 个转换触点和插拔技术的工业继电器。
功能
2 个转换触点，12/24/48/110 V DC 变体，8 A 触点负载，LED，12.7 mm 宽，符合 CE、RoHS 和 UL 标准
特点
SALZ Automation 是德国品牌
8 A 开关容量
LED指示灯
高绝缘能力
有问题吗？
其他信息
这款 CS 系列紧凑型工业继电器具有两个转换触点，使其可用于控制多个电路。这些型号提供不同的电压，控制电压为 12/24/48/110 V DC，可处理 8 A 的触点负载。集成的 LED 提供有关继电器状态的视觉反馈。继电器与 CS 插座兼容，简化了接线过程。单个继电器的宽度为 12.7 mm，适用于各种安装应用。此外，它还符合 CE、RoHS 和 UL 标准，从而确保设计和制造的安全和环境兼容性。
完整型号
SKU
RELAY CS 2C-D12-L
SA-CS2C-D12
RELAY CS 2C-D24-L
SA-CS2C-D24
RELAY CS 2C-D48-L
SA-CS2C-D48
RELAY CS 2C-D110-L
SA-CS2C-D110
触点特性
返回顶部
触点形式
2 sets of contacts
最大切换容量
2000VA/2400W
额定电阻负载
8A - 30VDC
触点参数
返回顶部
触头材料
Silver alloy / gold plated contacts
接触电阻
≤100mΩ (1A 6VDC)
电气寿命（操作次数）
3 x 10^5 cycles (room temperature 23ºC, 1s on 1s off, resistive) /NO-NC 1 x 10^5 cycles (high temperature 55ºC, 1s on 1s off, resistive)
机械寿命（操作次数）
1x 10^7 cycles
环境条件
返回顶部
工作湿度 (非冷凝)
30% ~ 85% RH
抗冲击
Stable operation 98m/s2 / Damage limit 980m/s2
抗振动
10Hz ~ 55Hz, 1mm dual amplitude
环境温度 (运行)
-40 ºC ~ 55 ºC
尺寸
返回顶部
宽度（毫米）
16
高度（毫米）
28.8
深度（毫米）
34.1
特性
返回顶部
动作时间（额定电压）
20ms max.
释放时间（额定电压）
20ms max.
绝缘电阻
1000MΩ ( 500VDC)
介质耐压（触点与线圈间）
5000VAC 1min.
介质耐压（同极触点间）
3000VAC 1min.
介质耐压（异极触点组间）
1000VAC 1min.
介面
返回顶部
LED 指示灯
Yes
机械指示窗
No
测试按钮
No
线圈参数
返回顶部
23 ºC 时的最大连续电压
110% Rated Voltage
23 ºC 时的动作电压
75% Rated voltage guaranteed making
23 ºC 时的释放电压
10% Rated voltage guaranteed breaking
额定功率
App. 0.53W
SALZ Automation 是德国品牌
8 A 开关容量
8 A 开关容量
LED指示灯
继电器配有 LED 指示灯，显示继电器的接通状态。
高绝缘能力
输入和输出之间具有 5 kV 浪涌电压的高绝缘能力。
