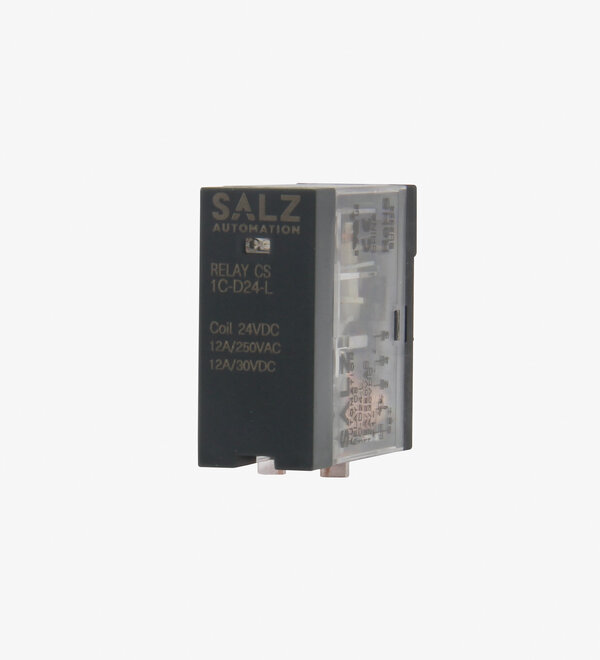

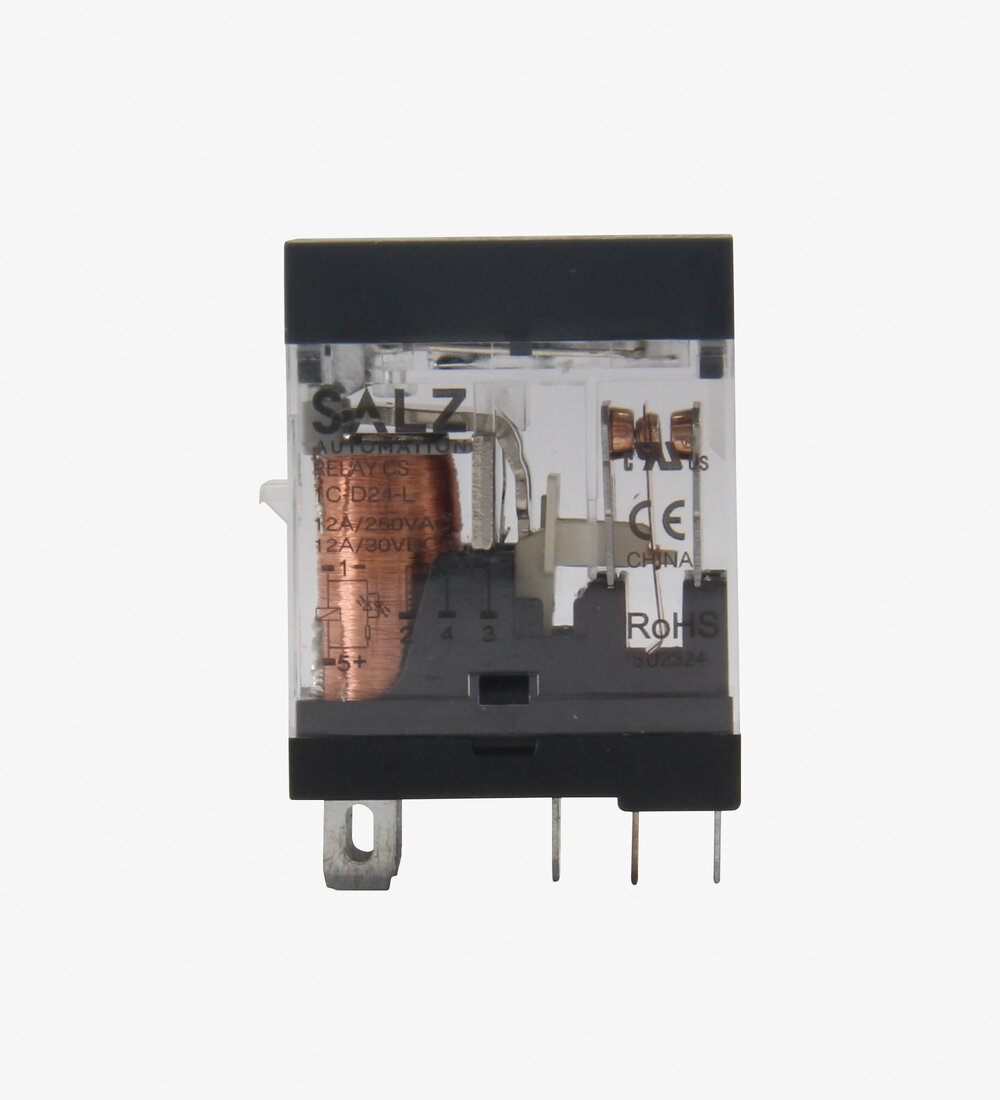

CS 系列继电器 1 转换触点 12/24/48/110 V DC
RELAY CS 1 DC
采用 1 个转换触点和插拔技术的工业继电器。
功能
1 个转换触点，12/24/48/110 V DC 型号，12 A 触点负载，LED，12.7 mm 宽，符合 CE、RoHS 和 UL 标准
特点
- SALZ Automation 是德国品牌
- 12 A 开关容量
- LED指示灯
- 高绝缘能力
有问题吗？
其他信息
这款 CS 系列紧凑型工业继电器具有可互换触点，可用于控制多个电路。这些型号提供不同的电压，控制电压为 12/24/48/110V DC，可处理 12 A 的触点负载。集成的 LED 提供有关继电器状态的视觉反馈。继电器与 CS 插座兼容，简化了接线过程。单个继电器的宽度为 12.7 mm，适用于各种安装应用。此外，它还符合 CE、RoHS 和 UL 标准，从而确保设计和制造的安全和环境兼容性。
| 完整型号 |
SKU |
| RELAY CS 1C-D12-L |
SA-CS1C-D12 |
| RELAY CS 1C-D24-L |
SA-CS1C-D24 |
| RELAY CS 1C-D48-L |
SA-CS1C-D48 |
| RELAY CS 1C-D110-L |
SA-CS1C-D110 |
触点特性
返回顶部
| 触点形式 |
1 sets of contacts |
| 最大切换容量 |
3000VA/360W |
| 额定电阻负载 |
12A - 30VDC |
触点参数
返回顶部
| 触头材料 |
Silver alloy / gold plated contacts |
| 接触电阻 |
≤100mΩ (1A 6VDC) |
| 电气寿命（操作次数） |
3 x 10^5 cycles (room temperature 23ºC, 1s on 1s off, resistive) /NO-NC 1 x 10^5 cycles (high temperature 55ºC, 1s on 1s off, resistive) |
| 机械寿命（操作次数） |
1x 10^7 cycles |
环境条件
返回顶部
| 工作湿度 (非冷凝) |
30% ~ 85% RH |
| 抗冲击 |
Stable operation 98m/s2 / Damage limit 980m/s2 |
| 抗振动 |
10Hz ~ 55Hz, 1mm dual amplitude |
| 环境温度 (运行) |
-40 ºC ~ 55 ºC |
尺寸
返回顶部
| 宽度（毫米） |
16 |
| 高度（毫米） |
28.8 |
| 深度（毫米） |
34.1 |
特性
返回顶部
| 动作时间（额定电压） |
20ms max. |
| 释放时间（额定电压） |
20ms max. |
| 绝缘电阻 |
1000MΩ ( 500VDC) |
| 介质耐压（触点与线圈间） |
5000VAC 1min. |
| 介质耐压（同极触点间） |
3000VAC 1min. |
| 介质耐压（异极触点组间） |
1000VAC 1min. |
介面
返回顶部
| LED 指示灯 |
Yes |
| 机械指示窗 |
No |
| 测试按钮 |
No |
线圈参数
返回顶部
| 23 ºC 时的最大连续电压 |
110% Rated Voltage |
| 23 ºC 时的动作电压 |
75% Rated voltage guaranteed making |
| 23 ºC 时的释放电压 |
10% Rated voltage guaranteed breaking |
| 额定功率 |
App. 0.53W |
SALZ Automation 是德国品牌
12 A 开关容量
12 A 开关容量
LED指示灯
继电器配有 LED 指示灯，显示继电器的接通状态。
高绝缘能力
输入和输出之间具有 5 kV 浪涌电压的高绝缘能力。
