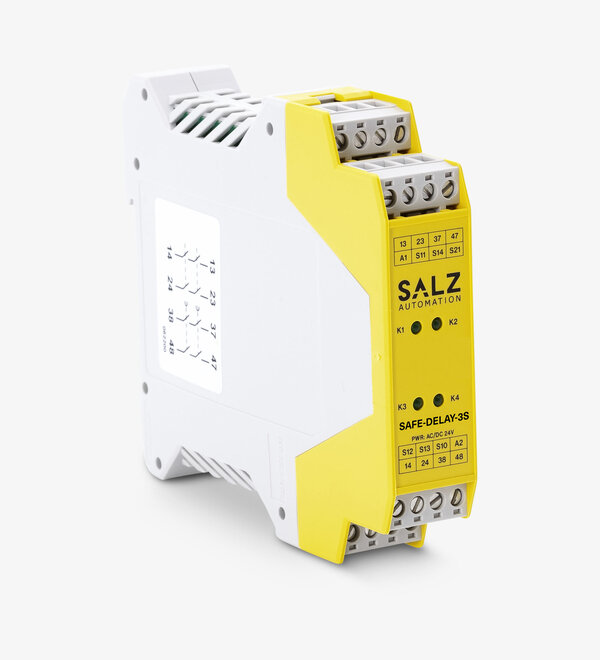

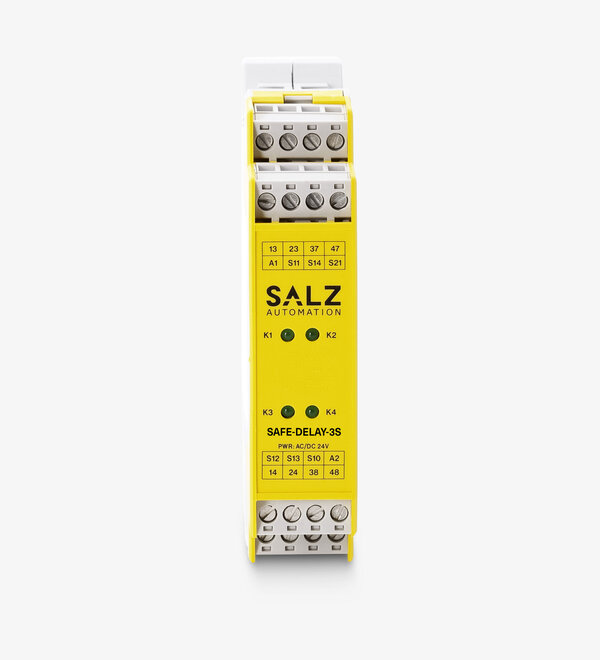

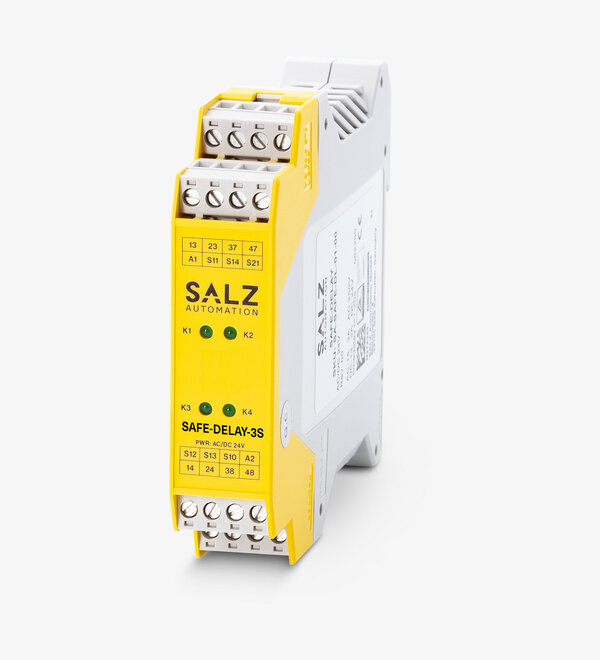

Sicherheitsrelais mit abfallverzögerten Kontakten für Not-Halt-Taster, Sicherheitstürschalter und Lichtgitterüberwachungen
Designed in Germany
Produced in Germany
Funktion
2 unverzögerte Relaiskontakte, 2 ausschaltverzögerte Kontakte 3 Sek. fest, 1- oder 2-kanaliger Eingang, auto und man. Start, bis SIL 3 / Kat. 4, PL e, 24 V AC/DC, Breite: 22,5mm
SAFE-DELAY ist ein Sicherheitsmodul mit unverzögerten und abfallverzögerten Kontakten für Not-Halt-Taster, Schutztür- und Lichtgitterüberwachungen bis SIL 3 und Kat. 4, PL e nach EN 62061 und EN ISO 13849, zertifiziert durch den TÜV Rheinland, 1- oder 2-kanaliger Betrieb mit oder ohne Querschlusserkennung, automatischer und manueller Start, 2 unverzögerte sichere Relaiskontakte, 2 sichere Kontakte mit fest eingestellter Zeitverzögerung von 3 Sek., Nenneingangsspannung: 24 V AC/DC, max. Schaltleistung 250 V AC / 6 A, steckbare Schraubklemmen
Abfallverzögerte Sicherheits-Schließer einstellbar von 0 - 30 Sekunden
2 Freigabekontakte
Die zwei redundanen Schließer sorgen immer für ein sicheres Ausschalten
Automatischer Start
Applikationen werden nach einer Anforderung der Sicherheitsfunktion automatisch gestartet
Manueller Start
Die Applikation kann nach der Anforderung der Sicherheitsfunktion manuell gestartet werden
Überwachen von Not-Halt Tastern
Ein- oder zweikanalige Überwachung von Not-Aus-Schaltern
Überwachung von mechanischen Sicherheitsschaltern
Ein- oder zweikanalige Sicherheitsschalter mit Schließer-Kontakten können überwacht werden
Überwachung von berührungslosen Sicherheitsschaltern
Überwachung von berührungslosen Sicherheitsschaltern wie Transponder mit ein- oder zweikanaligen OSSD Ausgängen
Überwachung von Sicherheitsbauteilen mit OSSD-Ausgängen
Überwachung von Lichtgittern mit OSSD Ausgängen
Einkanaliger Eingang
Einkanlige Eingangsbeschaltung
Zweikanaliger Eingang
Zweikanaliger Eingang zur Überwachung von Schaltungen bis SIL 3 oder Kat. 4 / PL e
Rückführkreis für externe Schütze oder Erweiterungsmodule
Rückführkreis für externe Schütze oder Erweiterungsmodule
Zyklische Überwachung
Zyklische Überwachung der Ausgangskontakte, der internen Logik und der Eingangsschaltung
Quer- und Erdschlussüberwachung
Überwachung von Kurz- und Erdschlüssen in den Eingangskreisen
PL e, Kategorie 4 (EN ISO 13849-1)
TÜV zertifiziert bis PL e / Kategorie 4
SIL CL 3 (EN 62061 / IEC 61508)
TÜV zertifiziert bis zu SIL 3
Gehäuseabmessung mit steckbaren Anschlussklemmen
Block-Schaltbild SAFE-DELAY
Einkanalige Not-Halt-Schaltung mit Erdschlussüberwachung (Kategorie 1, bis zu PL c / SIL 1)
Zweikanalige Not-Halt-Überwachung mit Erdschlussüberwachung.
(Kategorie 3, bis zu PL d / SIL 2)
Zweikanalige Not-Halt-Überwachung mit Kurzschluss- und Erdschlussüberwachung. (Kategorie 4, bis zu PL e / SIL 3)
Zweikanalige Überwachung mit PNP-Ausgängen / OSSD-Ausgängen mit eigener Kurzschlussüberwachung. (Kategorie 4, bis zu PL e / SIL 3)
Voraussetzung ist: Signalgeber erfüllen die Anforderungen für PL e / SIL 3.
